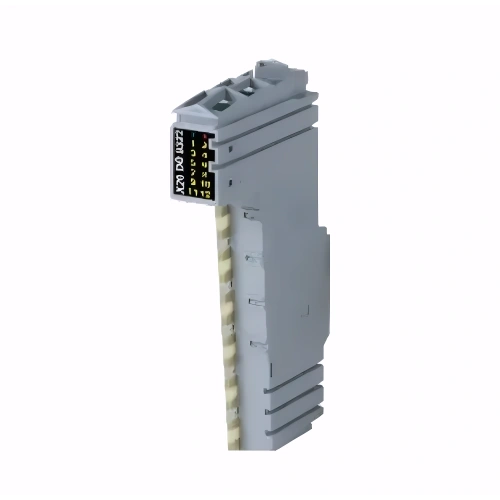

B&R X20 Digitální výstupní modul, 12 výstupů 24VDC 0.5A X20DO9322

• I/O modul 12 digitálních výstupů 24 VDC pro 1-vodičové připojení

Obecné informace

B&R ID kód 0x1B9A
Funkce I/O indikátorů stavu na kanál, provozní stav, stav modulu
Diagnostika
Spuštění/chyba modulu Ano, pomocí indikátoru stavu LED a softwaru
Výstupy Ano, pomocí LED indikátoru stavu a softwaru (stav chyby výstupu)
Spotřeba energie
Autobus 0,26 W
Vnitřní I/O 1,15 W
Dodatečné odvody výkonu způsobené pohony (odporové) [W] ? +0,63
Certifikace
CE Ano
ATEX Zóna 2, II 3G Ex nA nC IIA T5 Gc
IP20, Ta (viz X20 uživatelská příručka)
FTZÚ 09 ATEX 0083X
UL cULus E115267
Průmyslová řídicí zařízení
HazLoc cCSAus 244665
Zařízení pro řízení procesů
pro nebezpečná místa
 Třída I, divize 2, Skupiny ABCD, T5
DNV GL Teplota: B (0 – 55°C)
Vlhkost: B (až 100%)
Vibrace: B (4 g)
EMC: B (můstek a otevřená paluba)
LR ENV1
KR Ano
ABS Ano
EAC Ano
KC Ano

Dálové výstupy

Varianta Proud-sourcing FET
Jmenovité napětí 24 VDC
Spínací napětí 24 VDC -15% / +20%
Jmenovitý výstupní proud 0,5 A
Jmenovitý proud 6 A
Připojení typu 1-wire připojení
Zdroj výstupního okruhu
Ochrana výstupu Tepelné vypnutí v případě nadproudu nebo zkratu (viz hodnota „Špičkový zkratový proud“)
Vnitřní volnoběžná dioda pro spínání indukčních zatížení (viz bod „Spínání indukčních zatížení“)
Monitorování diagnostického stavu Výstup s 10 ms zpožděním
Únikový proud při vypnutém výstupu 5 µA
RDS(zapnuto) 210 m?
Špičkový zkratový proud <12 A
Zapnutí v případě vypnutí přetížení nebo zkratu Cca 10 ms (v závislosti na teplotě modulu)
zpoždění přepínání
0 › 1 <300 µs
1 › 0 <300 µs Spínací frekvence Odporové zatížení Max. 500 Hz Indukční zatížení Viz bod „Přepínání indukčních zatížení“. Brzdné napětí při vypínání indukčních zatížení Typ. 50 VDC Izolační napětí mezi kanálem a sběrnicí 500 Veff ?Elektrické vlastnosti Elektrická izolace Kanál izolovaný od sběrnice Kanál, který není izolován od kanálu a napájecího zdroje V/V. Provozní podmínky Orientace montáže Horizontální Ano Vertikální Ano Výška instalace nad hladinou moře 0 až 2000 m Bez omezení >2000 m Snížení okolní teploty o 0,5 °C na 100 m
Stupeň ochrany na EN 60529 IP20

Ambiciální podmínky

Teplota Operace
Horizontální montážní orientace -25 až 60°C
Vertikální montážní orientace -25 až 50°C
Derating Viz oddíl „Derating“.
Skladování -40 až 85°C
Doprava -40 až 85°C
Relativní vlhkost
Provoz 5 až 95%, nekodenzační
Skladování 5 až 95%, nekodenzační
Doprava 5 až 95%, nekodenzuje

Mechanické vlastnosti

Poznámka Objednávka 1x svorkovnice X20TB12 samostatně.
Objednejte 1x sběrnicový modul X20BM11 samostatně.
Rozteč 12,5+0,2 mm
